Türkommunikation in lokalen Netzwerken
Die Türkommunikation wird durch entsprechende
Außenstationen direkt in ein lokales IP-Netzwerk integriert und ist so an stationären Endgeräten des Netzwerkes und per Internetverbindung und Cloud-Dienst auch an mobilen Endgeräten per App verfügbar.
Installationsmaterial und Verbindungsarten
Kabel | In der Installation von Netzwerken werden die zwei Arten von CAT Netzwerkkabeln unterschieden: das längenkonfektionierte und mit RJ45-Stecker ausgeführte Patchkabel sowie das unkonfektionierte Verlegekabel von einer Kabeltrommel.
Anschlüsse | Das Verlegekabel kann an einen RJ45-Stecker, eine Netzwerkdose, ein Endgerät oder an ein Patchfeld angeschlossen werden. Dazu werden die Adernpaare an Klemmen aufgelegt.
Switch | Ein Switch ermöglicht die kabelgebundene Kommunikation zwischen Endgeräten (Netzwerk-Clients). Es gibt Switches (nur Kommunikation) und PoE-Switches (Kommunikation und Stromversorgung der Endgeräte).

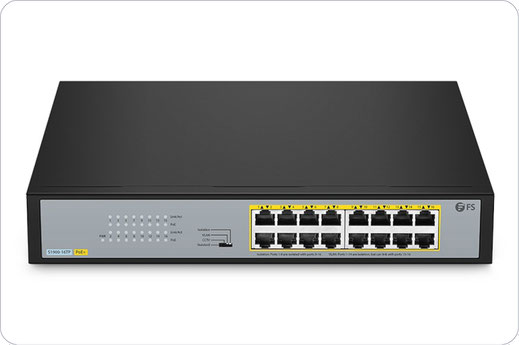

PoE Switch | verfügt über einen Netzanschluss (230-240 V | 50 Hz) zur Stromversorgung von PoE-fähigen Endgeräten und zur Verteilung von Datenströmen im Netzwerk, verfügt über 4-48 PoE-Ausgangsports (PSE-Ports (Power Sourcing Equipment))
Netzwerkkabel
Patchkabel (mind. CAT5)
mit RJ45 Stecker/Stecker konfektioniert, in festen Längen verfügbar
Verlegekabel (mind. CAT5)
zur Festmontage in der Wand, auf Kabeltrommel verfügbar
Anschlüsse von Verlegekabeln
An RJ45-Stecker Nutzung von selbstkontaktierenden RJ45-Stecker für die werkzeuglose Montage an einem Verlegekabel
An Endgeräte Einzelne Adernpaare des Verlegekabels an Klemmleiste der Endgeräte auflegen

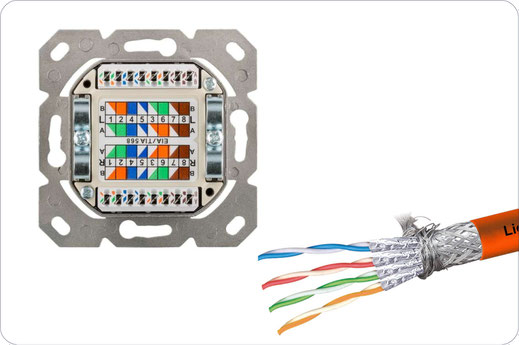

an Netzwerkdose Auflegen der Adernpaare im Doseneinsatz, Übergang Verlegekabel => Patchkabel mit RJ45 Buchse
An Patchfeld Für die Aufnahme von Verlegekabeln und den Übergang zu Patchkabeln mit RJ45 Buchsen
